Módulo de fonte de alimentação CC-CC que pode ser configurado nos modos Boost ou Buck, limitando a tensão e a corrente de saída da fonte de alimentação CC.
Instruções básicas:
O módulo SG830 é um módulo de fonte de alimentação CC-CC que pode ser configurado nos modos Boost ou Buck.
Possui as funções de limitar a tensão e a corrente (CV, CC) na saída da fonte de alimentação CC.

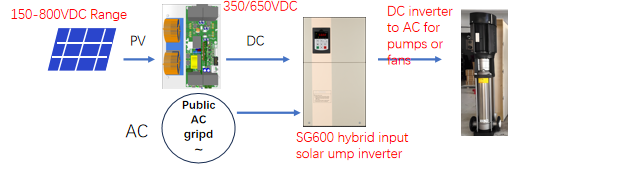

A tensão CC do sistema fotovoltaico pode ser injetada no barramento do conversor de frequência através de um conversor elevador ou abaixador.
métodos para alcançar o fornecimento misto de energia do inversor de frequência, combinando energia da rede elétrica e energia fotovoltaica,
Alcançar a conservação de energia na rede elétrica.
Está equipado com um sistema fotovoltaico MPPT integrado.e a eficiência de rastreamento pode chegar a 99,9%.
Teclado do tipo plugável, configurações de parâmetros, função de comunicação Modbus/RS485;
Para exibir uma instalação na parede.
Parâmetros de especificação, classificação do modelo:
Tabela de parâmetros de especificação básica
Parâmetros | Valor | Notas |
Tensão nominal Vmp | 500 Vcc (Booster) 350 Vcc (Buck) | Ponto de tensão de operação do inversor |
Tensão de circuito aberto Voc | 600 Vcc (Booster) 450 Vcc (Buck) | Tensão de circuito aberto fotovoltaica |
Corrente nominal (lado de baixa tensão) | 10A (5KW) 20A (10KW) | |
Potência de entrada nominal | 5 kW ou 10 kW | |
Eficiência de transferência | 95% acima | |
tensão máxima | 800Vdc | Ponto de sobretensão |
Tensão mínima | 150Vdc, 200Vdc (histerese) | Ponto de subtensão |
eficiência MPPT | >99% |
Tabela de Seleção de Modelos
Poder | Modelo (-H booster, -L buck ） | Entrada de corrente nominal | Observação | ||
3 kW | SG830-3KW-H SG830-3KW-L | 6A | Refrigerado a ar, indutor único | ||
5 kW | SG830-5KW-H SG830-5KW-L | 10A | Refrigerado a ar, indutor único | ||
8 kW | SG830-8KW-H SG830-8KW-L | 16A |
|
10 kW | SG830-10KW-H SG830-10KW-L | 20A | Refrigerado a ar, indutor único |
16 kW | SG830-16KW-H SG830-16KW-L | 32A | Refrigerado a ar, indutor duplo |

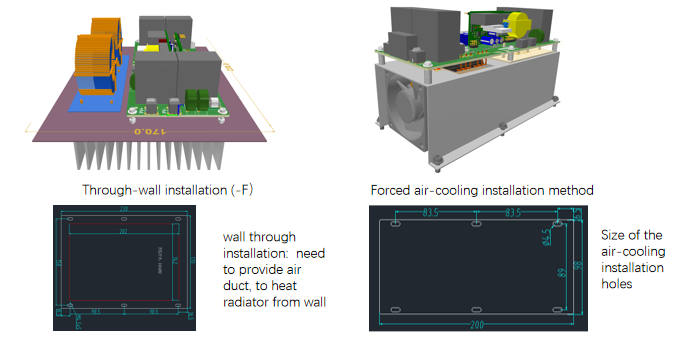

Método de instalação e dissipação de calor:
Modo de conexão:

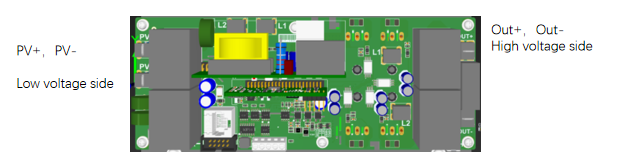

PV+ e PV- estão no lado de baixa tensão:
Se o modo boost for selecionado, o lado de baixa tensão é conectado diretamente à tensão do painel fotovoltaico;
Se for o modo buck, o lado de baixa tensão é conectado aos barramentos P+ e P- do inversor;
Out+ e Out- estão no lado de alta tensão:
No modo boost, o lado de alta tensão é conectado ao barramento CC P+ e P- do inversor;
No modo buck, o lado de alta tensão é conectado à tensão de entrada fotovoltaica;
Observação:
Selecione o modo boost ou o modo buck, e a fiação deve ser consistente com as configurações do software;
A tensão do lado de baixa tensão fluirá automaticamente para o lado de alta tensão, e isso não é controlado pelo módulo; o fluxo reverso não ocorrerá automaticamente;
Seja no lado de baixa tensão ou no lado de alta tensão, a tensão é distinguida como positiva e negativa. Não se pode conectar os fios invertidos; caso contrário, o módulo será danificado.
Tabela de códigos de função de parâmetros de monitoramento:

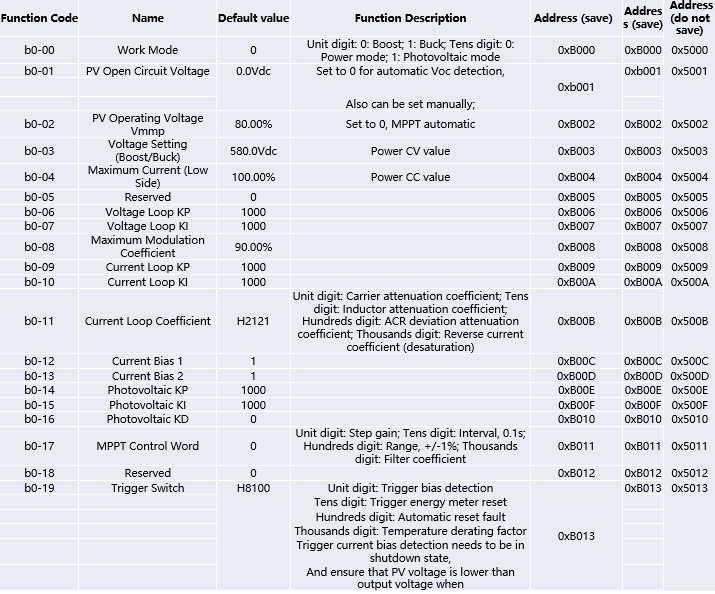

A configuração de parâmetros e o monitoramento dos parâmetros de operação podem ser realizados por meio de um teclado externo. Os parâmetros são configurados no grupo B0; os parâmetros de monitoramento, no grupo U1;
Código | Nome | Unidade | Endereço Com |
U1-00 | Tensão do barramento de alta tensão | 0,1 Vcc | 0x7100 |
U1-01 | Tensão de barramento de baixa tensão | 0,1 Vcc | 0x7101 |
U1-02 | Corrente do lado de alta tensão | 0,01Adc | 0x7102 |
U1-03 | Corrente do lado de baixa tensão | 0,01Adc | 0x7103 |
U1-04 | Potência total | 0,01 kW | 0x7104 |
U1-05 | Posição baixa do medidor de eletricidade | kWh | 0x7105 |
U1-06 | Posição elevada do medidor de eletricidade | Mwh | 0x7106 |
U1-07 | Detecção fotovoltaica de Voc | 0,1 Vcc | 0x7107 |
U1-08 | status de funcionamento do MPPT | 0 | 0x7108 |
U1-09 | Temperatura | 0 | 0x7109 |
Instruções de comunicação e do terminal:

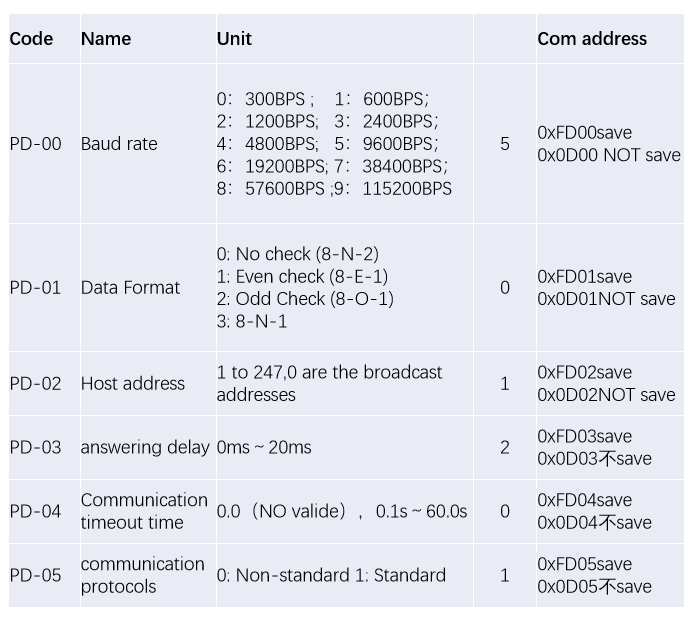

O módulo PH830 suporta um canal de comunicação RS485 e o protocolo Modbus. O Irfpa suporta entrada de dois canais no terminal DI, com suporte para teclado; a função de comunicação utiliza um grupo de parâmetros PD, que podem ser configurados a partir do endereço do dispositivo, taxa de transmissão, formato de dados, etc.
Luz indicadora de funcionamento
Flash (período de 0,6 segundos): flash lento em estado de falha
(Período de 2 segundos): normalmente em condição de parada:
longa duração sem energia: a condição de subtensão
